全面解讀：周邊傳動刮泥機工作原理及組成結構詳析
發布時間：2025-11-07 閱讀：382次

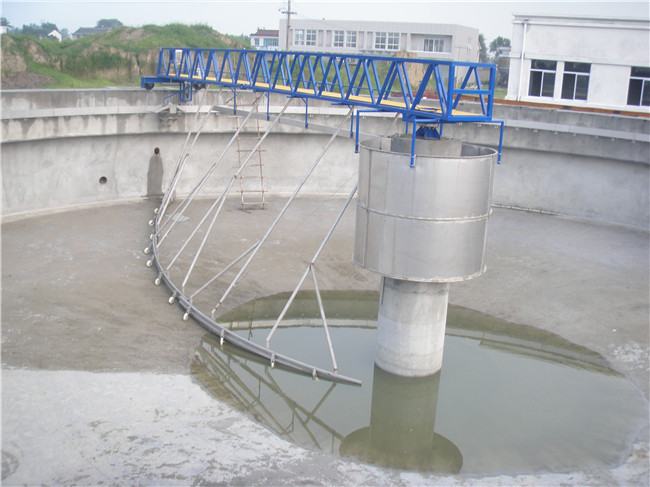

周邊傳動刮泥機作為城市水廠以及城鎮污水處理廠中常用的沉淀池刮泥設備，憑借其科學合理的設計，實現了中間進水與排泥、周邊排水的功能布局，有效保證了水流在池內的均勻分布。不僅如此，它還巧妙地利用液位差實現自吸式排泥，同時配備了浮渣刮集排除裝置和過載保護裝置，為設備的穩定運行提供了雙重保障。此外，根據用戶的個性化需求，其控制系統還可與微機實現聯網，進一步提升了設備的智能化水平。
從結構組成來看，周邊傳動刮泥機可謂是一個精密復雜的系統，主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板以及控制箱等眾多部件協同構成。
在實際運行過程中，污水的處理流程嚴謹有序。污水首先從池中心的進水管流入，經導流筒的擴散作用后，均勻地向周邊呈輻射狀緩緩流出。在這個過程中，呈懸浮狀的污泥在重力作用下逐漸沉淀，最終沉積于池底；而上清液則通過溢流堰板，由出水槽排出池外。與此同時，污泥刮板在驅動力的作用下，由池周向中心集泥槽方向刮動，依靠池內水壓，將污泥通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心旋轉支座為軸心，沿著池頂以2.0m/min的線速度平穩行駛。主梁下部連接著支架、污泥刮泥板等部件，共同完成刮泥任務。在近液面處，特別設置了浮渣刮板，它沿中心穩流筒延伸至鉸鏈?zhǔn)焦卧摇．?dāng)主梁旋轉時，浮渣刮板會迅速將液面的浮渣由池中心撇向池周，并收集在鉸鏈?zhǔn)焦卧覅^(qū)內。隨后，收集的浮渣會隨著主機在池周運動至撇渣斗，再通過刮渣耙的鉸鏈活動，精準地刮至撇渣斗內，最終排至池外。
工作橋作為周邊傳動刮泥機的主體結構，其設計同樣獨具匠心。工作橋上部精心設置了走道板，并配備了防滑裝置，以確保操作人員的安全。走道的凈寬不少于1000mm，為人員通行提供了充足的空間。工作橋以池中心為軸心，橫跨于濃縮池之上，其近池中心處與中心回轉支承呈鉸支連接，另一端則支撐在周邊平臺上行駛的驅動端梁上，并通過螺栓進行牢固連接。其中間部分以桁架形式與池底刮板緊密相連，形成一個穩定可靠的整體。工作橋不僅具有足夠的強度和剛度，能夠承受工作自重、刮泥裝置等重量以及驅動時的刮泥載荷，還能滿足一定的活動載荷要求。其許用撓度不大于跨度的1/750，充分保證了設備在運行過程中的穩定性和可靠性。所有其它部件都穩固地固定、連接、支承在橋架上，共同構成了這一高效、穩定的刮泥系統。
